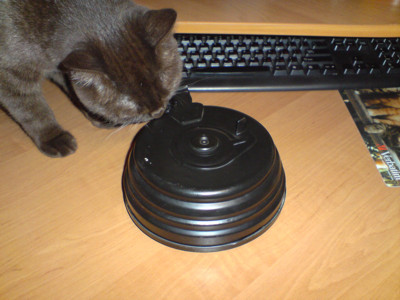

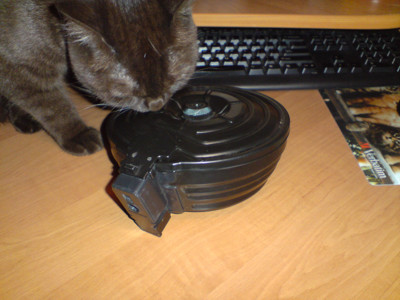

Бубен имеет качественный стальной корпус с хорошей покраской, которая не получила существенных повреждений за 9 месяцев активной эксплуатации. Разъём шароподатчика пластиковый.

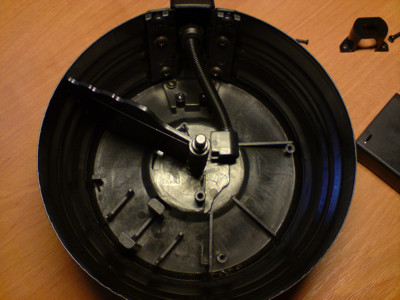

Рис. 1

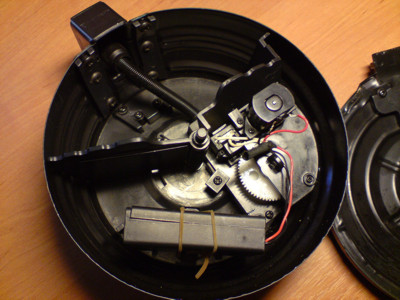

Рис. 2

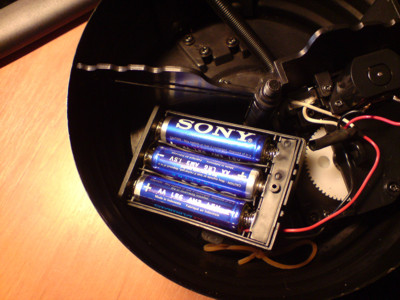

Электродвигатель питается от 3-х элементов АА. Емкость бубна 2000/2500 шаров.
Рис. 3

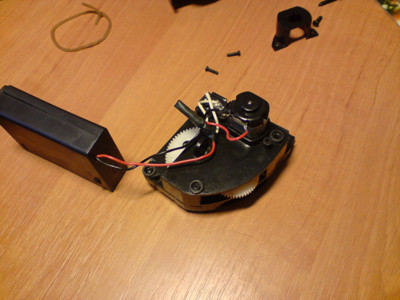

Подкрутка полностью автоматическая, автоматика реализована с помощью камеры большего, чем подающий канал диаметра одна стенка которой нажимает на размыкающий микропереключатель. Электродвигатель подает шары до тех пор, пока в камере есть свободное место, как только камера «забилась» шарами они давят на стенку/переключатель и подача останавливается.
Дешевых китайских батареек хватает примерно на подачу 10к шаров, алкалиновых батареек хватает отстрел примерно 25к шаров
Шестерни пластиковые, при настреле 40к шаров не получили видимых повреждений.
Рис. 4
Рис. 5
По краю крышки имеет смысл наклеить какой-нибудь уплотнитель, т.к. несмотря на плотно закрученную прижимную гайку под крышкой все равно набивается пыль и песок, который может попасть с открытые шестерни.
Теперь о поломках

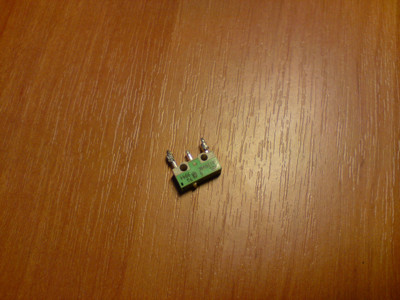

1 - поломка микропереключателя
Произошла после 1-го месяца эксплуатации, настрел примерно 5к шаров. Микропереключатель остался в разомкнутом положении навсегда.
Лечение:

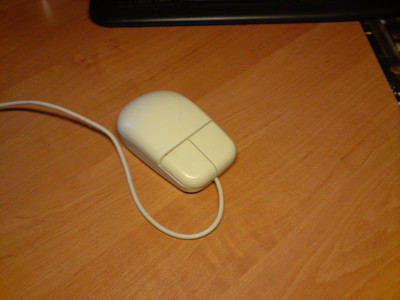

Оказалось, что в бубне используются те же микропереключатели, что и в компьютерных мышках, я нашел старенькую Mitsumi.
2-х кнопочная мышь дает 2 микропереключателя, 3-х кнопочная соответственно 3 :)))
Рис. 6
Рис. 7

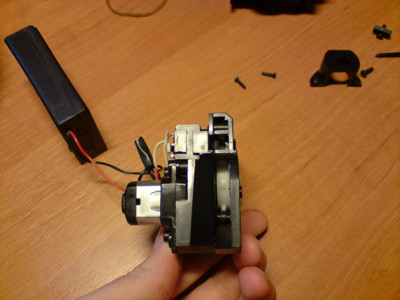

2 - стерлись щетки микродвигателя
Произошло при настреле примерно 30к / 35к
Вполне нормальное явление для электродвигателей, но отдельно продающихся щеток для микродвигателей не нашел.
Лечение:

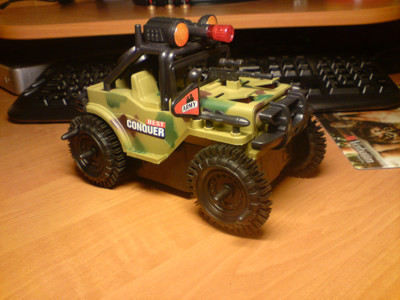

Можно позаимствовать двигатель из другого девайса, в моем случае за 30 грн (6$) был приобретен игрушечный джип. Вскрытие показало, что микродвигатель от него идеально подходит для установки в бубен, необходимо только заменить шестерню на «родную»
Важно ;-) необходим «большой» джип (рис. 10), в меньших (по 2$) используется меньший микродвигатель.
Рис. 8
Рис. 9
Рис. 10
PS:
Несмотря на поломки изделием доволен, багов во время эксплуатации не замечено.
|
|
